Trikdis IO4R (IO-4R) – GATOR I/O bővítő modul (4 bemenet / 4 relé)
- Gyártó: Trikdis
- Cikkszám: IO4R
- Elérhetőség: Készleten
- Jótállás: 2 év
- Kategóriák: Okos Riasztórendszer > Kiegészítők > Bővítő Modul
-
27 290Ft Nettó: 22 187Ft
Kommunikáció
Bemenetek
Kimenetek
Programozás
Felhasználók
Technikai adatok
Tartozék

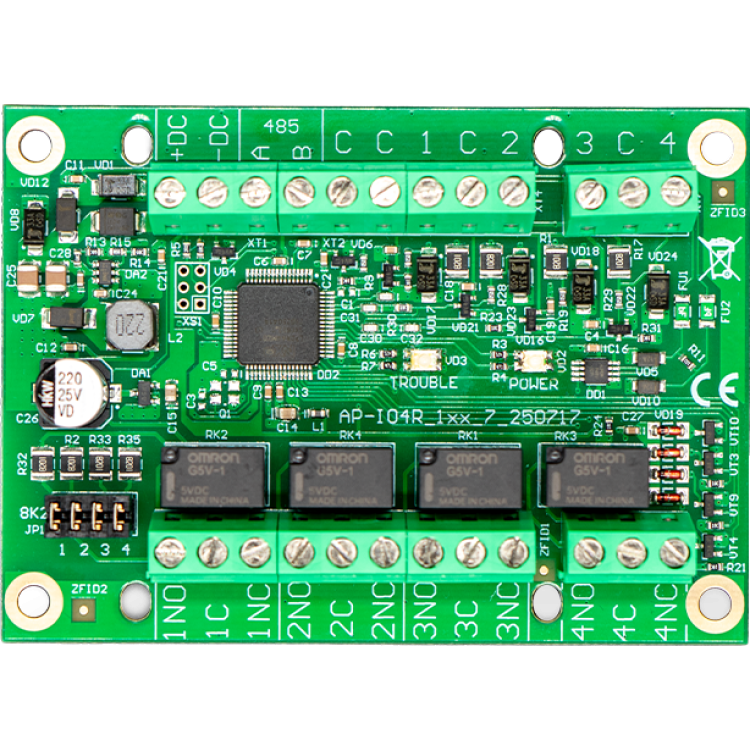

A Trikdis IO4R egy kifejezetten GATOR kapuvezérlőkhöz tervezett bővítő modul, amely 4 bemenettel és 4 relékimenettel növeli a rendszer funkcionalitását. Ideális választás kapuautomatizálási rendszerek rugalmas vezérléséhez és állapotfelügyeletéhez.
Főbb jellemzők
- 4 bemenet és 4 relékimenet egy modulban
- EOL (8,2 kΩ) bemeneti felügyelet a megbízható működéshez
- Relékimenetek NC/NO érintkezőkkel
- RS485 kommunikáció GATOR rendszerekhez
- Távoli vezérlés és rendszerbeavatkozás lehetősége
- Gyors diagnosztika LED visszajelzésekkel
Bemenetek
A bemenetek 8,2 kΩ-os EOL (End-of-Line) konfigurációt támogatnak, amely stabil és megbízható állapotfigyelést biztosít. Alkalmasak biztonsági érzékelők, végálláskapcsolók vagy külső vezérlőjelek fogadására. A bemeneti feszültségtartomány 0 V és a tápfeszültség között van, így jól illeszkedik különböző kapurendszer-komponensekhez.
Relékimenetek
A 4 relékimenet NC/NO érintkezőkkel rendelkezik, így különböző eszközök vezérlésére használható. Alkalmas kapunyitás indítására, rendszer resetre vagy bypass logikák megvalósítására. A kapcsolási teljesítmény legfeljebb 125 V / 1 A (30 V DC).
Opcionálisan 8,2 kΩ-os kimeneti ellenállás is konfigurálható, ha felügyelt kimeneti megoldásra van szükség.
GATOR rendszerintegráció
Az IO4R RS485 kommunikáción keresztül csatlakozik a GATOR kapuvezérlőkhöz, biztosítva a stabil és valós idejű adatkapcsolatot. A modul a rendszer natív bővítőjeként működik, így azonnali reakciót biztosít a bemeneti eseményekre és a távoli parancsokra.
Ideális olyan telepítésekhez, ahol további vezérlési pontokra, automatizálási logikára vagy távoli beavatkozásra van szükség.
Távoli vezérlés és bypass funkció
A modul lehetővé teszi kritikus műveletek távoli végrehajtását, beleértve a biztonsági szenzorok ideiglenes bypass-át is. Ez különösen hasznos hiba esetén, amikor a rendszer működését gyorsan helyre kell állítani helyszíni kiszállás nélkül.
Állapotjelzés és diagnosztika
A beépített LED-ek segítik a gyors hibakeresést:
- POWER LED – tápfeszültség állapota (normál / alacsony)
- TROUBLE LED – RS485 kommunikációs hiba
- Bemenetek és kimenetek állapotának visszajelzése
Telepítés
A kompakt kialakítás lehetővé teszi a modul egyszerű beépítését kapuautomatizálási szekrénybe. A bekötés tápellátáson, RS485 buszon, valamint a bemeneti és relékimeneti kapcsokon keresztül történik.
Alkalmas új rendszerekhez és meglévő telepítések bővítéséhez egyaránt.
Kommunikáció
Kontaktusok (be- és kimenetek)
Technikai adatok
