SK-LED Button kezelő – rövid felhasználói útmutató

1. Kezelő áttekintése

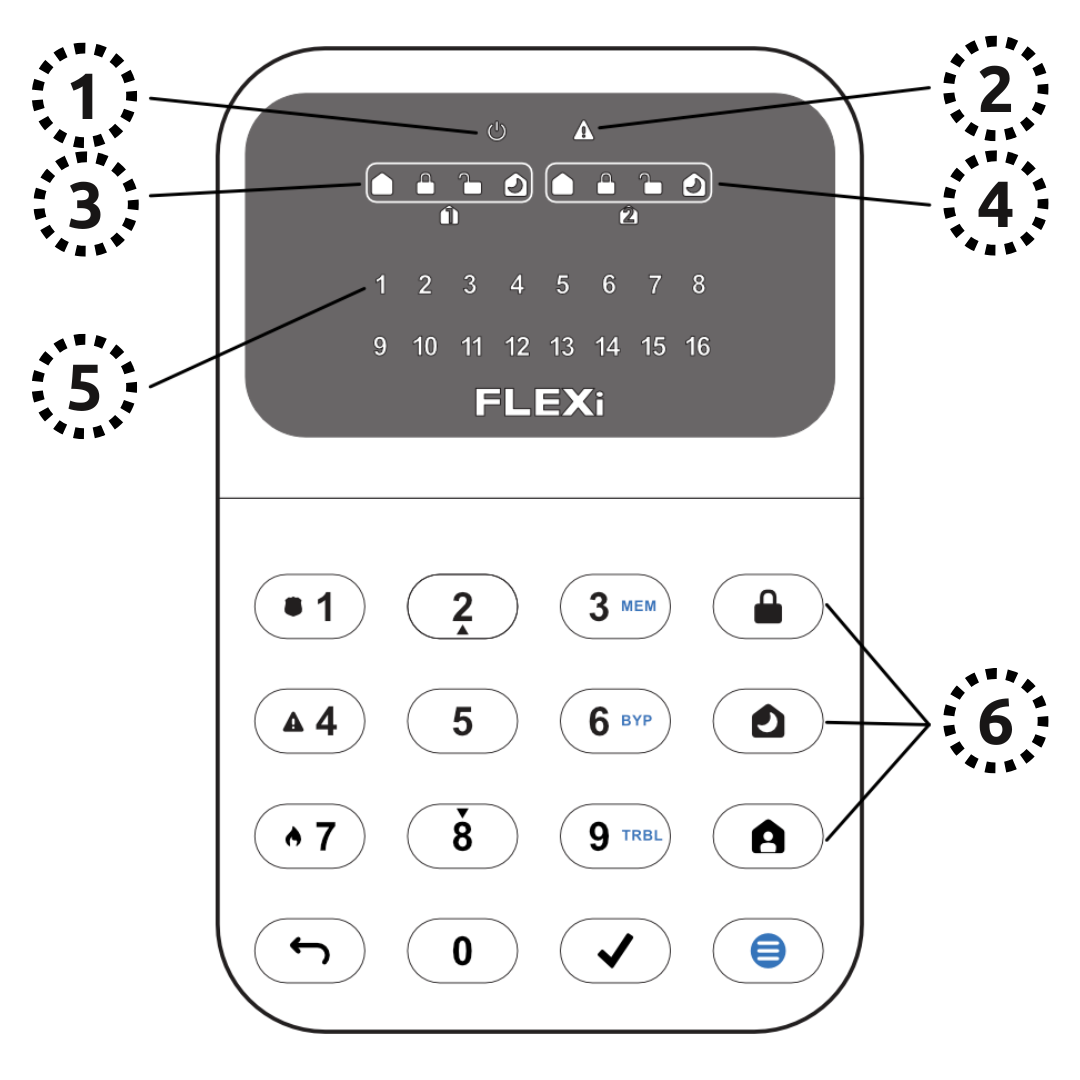

A kezelő jelzőit és gombjait az ábrán lévő számok jelölik:

1. Tápellátás jelzése
2. Rendszerállapot jelzése
3. 1. terület (partíció) állapotjelzése
4. 2. terület (partíció) állapotjelzése
5. Az [1]–[16] számjelzők az 1–16. zónához tartoznak.
   • Világít – a zóna sértett
   • Nem világít – a zóna felügyelet alatt áll
   • Villog – zóna vagy felhasználó kiválasztva
   • Gyorsan villog – zónariasztás volt
6. Partícióvezérlő gombok

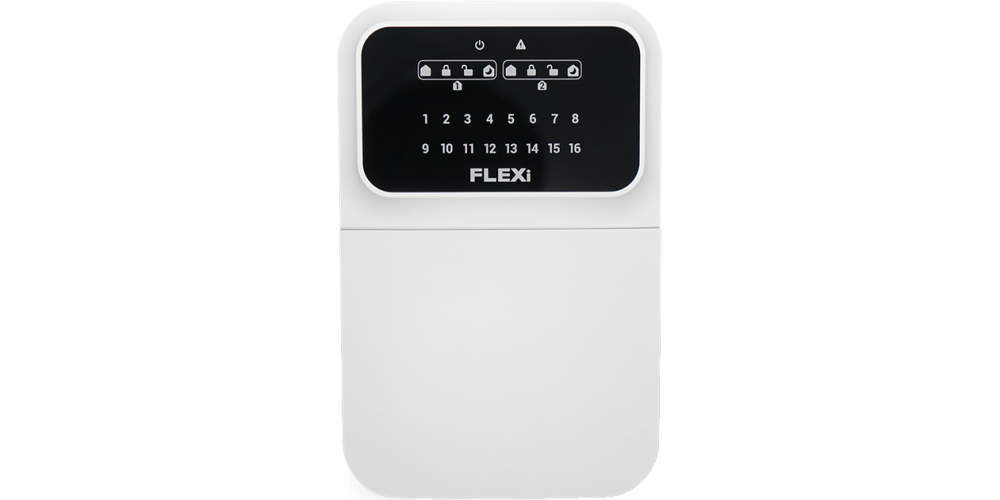

Trikdis SK-LED Button kezelő

2. Riasztórendszer élesítése / hatástalanítása

2.1 Riasztórendszer (távozó) ÉLESÍTÉS

1. Győződj meg róla, hogy egyik zóna sem aktív vagy megsértett.
   (Például: ellenőrizd, hogy minden ajtó és ablak be van csukva, és a mozgásérzékelők nem érzékelnek mozgást. A rendszer csak akkor élesíthető, ha minden érzékelő „nyugalmi” állapotban van.)
2. Nyomd meg a [] gombot.
3. Írd be a felhasználói kódot.
4. Válaszd ki a területet.
5. Nyomd meg a [] gombot.
6. Hagyd el a területet a késleltetési időn belül.

A kód beírása után a LED villog.

Élesített rendszer esetén a LED világít.

2.2 Riasztórendszer HATÁSTALANÍTÁS

1. Írd be a felhasználói kódot.
2. Válaszd ki a területet.
3. Nyomd meg a [] gombot.

Ha a rendszer ki van kapcsolva, a LED világít.

2.3 ÉJSZAKAI / ALVÓ mód

Az épület héjazata biztosított, belül szabad a mozgás. Ajtó/ablak nyitásra riaszt.

1. Nyomd meg a [] gombot.
2. Írd be a felhasználói kódot.
3. Válaszd ki a területet.
4. Nyomd meg a [] gombot.
5. Az ÉJSZAKAI élesítés azonnal bekapcsol.

A LED világít, ha az ÉJSZAKAI élesítés aktív.

2.4 HELYBEN MARADÓ / STAY mód

Belépésnél késleltetés van. Belül szabad a mozgás.

1. Nyomd meg a [] gombot.
2. Írd be a felhasználói kódot.
3. Válaszd ki a területet.
4. Nyomd meg a [] gombot.
5. A HELYBEN MARADÓ élesítés azonnal bekapcsol.

A LED világít, ha a HELYBEN MARADÓ élesítés aktív.

3. Kódok létrehozása, módosítása, törlése

3.1 Új kód megadása / meglévő módosítása

Új felhasználói kódot így adsz meg, vagy így módosítasz egy meglévőt:

1. Nyomd meg a [], majd a [0]-ás gombot
2. Írd be a mesterkódot (alapértelmezett: 1234)
3. Add meg a felhasználó kétjegyű sorszámát (pl. 02)
4. Írd be kétszer az új kódot
5. Válaszd ki a felhasználóhoz rendelt területeket
6. Nyomd meg a [] gombot.

Kilépéshez ismét nyomd meg a [] gombot.

Megjegyzés

• A mesterkód sorszáma: [01]
• A kódok 4 számjegyből állnak.

3.2 Felhasználói kód törlése

Egy felhasználói kódot így törölsz:

1. Nyomd meg a [], majd a [0]-ás gombot
2. Írd be a mesterkódot
3. Add meg a felhasználó kétjegyű sorszámát (pl. 02)
4. Nyomd meg a [] gombot. (Egy hangjelzés után elalszik annak a gombnak a visszajelzője, amely a memóriából törölt kódhoz tartozó felhasználót jelölte.)
6. Nyomd meg a [] gombot.

Kilépéshez ismét nyomd meg a [] gombot.

4. Zóna kiiktatás (BYPASS)

A kiiktatott (BYPASS) zóna nem riaszt, a rendszer nélküle is élesíthető.

4.1 Kiiktatás aktiválása

Egy vagy több zónát így iktatsz ki:

1. Nyomd meg a [], majd a [6]-os gombot
2. Írd be a felhasználói kódot (a LED zölden villogni kezd)
3. Add meg a zónák kétjegyű sorszámát. Akár többet egymás után pl. 05 majd 11.
4. Nyomd meg a [] gombot (a  LED zölden világít, ha van a kiiktatott zóna)

4.2 Kiiktatás megszüntetése

Ismételd meg a bekapcsolási lépéseket.

5. Vészjelzés, tűzérzékelő visszaállítása

5.1 Vészjelzés küldése

• Rendőrség – nyomd meg az [1]-es gombot 3 másodpercig
• Orvosi segély – nyomd meg az [4]-es gombot 3 másodpercig
• Tűzoltóság – nyomd meg az [7]-es gombot 3 másodpercig

Megjegyzés: csak aktív távfelügyeleti előfizetés esetén működik

5.2 Tűz- (füst-) érzékelők visszaállítása

Tűz- vagy füstjelzés után az érzékelőket a kezelőről kell visszaállítani:

• Nyomd meg a [] gombot 3 másodpercig

Megjegyzés: a tűz- és / vagy füstérzékelők nem állnak vissza automatikusan jelzés után. Manuálisan kell visszaállítani őket.

6. Fény és hangerő beállítások

A kezelő fényereje és a gombok hangereje a menüből állítható, az alábbiak szerint.

6.1 Gombok fényereje

A gombok háttérvilágításának erősségét így állítod be:

1. Nyomd meg a [], majd az [1]-es gombot
2. Állítsd be a fényerőt a [2]-es / [8]-as gombokkal
3. Mentéshez [], kilépéshez []

6.2 LED-ek fényereje

A jelzőfények (LED-ek) erősségét így állítod be:

1. Nyomd meg a [], majd az [4]-es gombot
2. Állítsd be a fényerőt a [2]-es / [8]-as gombokkal
3. Mentéshez [], kilépéshez []

6.3 Nyomógombok hangereje

A gombnyomáskor hallható hangjelzés erősségét így állítod be:

1. Nyomd meg a [], majd a [7]-es gombot
2. Állítsd be a hangerőt a [2]-es / [8]-as gombokkal
3. Mentéshez [], kilépéshez []

6.4 Készenléti fény kikapcsolása

Ez a beállítás szabályozza, hogy a kezelő háttérvilágítása világítson-e akkor is, amikor a készülék készenléti módba vált (vagyis egy ideje nem nyomták meg).

1. Nyomd meg a [] gombot.
2. A [5]-ös gomb megnyomásával lehet váltani, hogy legyen vagy ne legyen háttérvilágítás készenléti módban.
3. Mentéshez [], kilépéshez [].

7. Biztonsági előírások

• A kezelőt csak szakképzett személy telepítheti és tarthatja karban.
• A gyártó által nem engedélyezett változtatás, módosítás vagy javítás a garancia elvesztésével jár.
• Tartsd be a helyi hulladékkezelési szabályokat: a készüléket ne dobd a háztartási hulladékba – a leselejtezett eszközt elektronikai hulladékként add le.
