Távoli élesítés kulcsos kapcsolóval a Protegus 2 alkalmazásból

• 10 perc olvasás
• 2026.10.30

Ez a cikk általános útmutatót ad ahhoz, hogyan állítsd be a Trikdis eszközt és a riasztóközpontot, hogy a rendszer a Protegus 2 alkalmazásból kulcsos kapcsolón keresztül élesíthető és hatástalanítható legyen.

Mielőtt elkezded

A cikk feltételezi, hogy a riasztóközpont eseményei már megérkeznek a Protegus 2 alkalmazásba. Ha ez még nem működik, először azt kell beállítani; ezzel a cikk nem foglalkozik.

Az élesítés és a hatástalanítás események nélkül is megtörténhet, a teljes szolgáltatás viszont nem működik megfelelően: a Protegus 2 nem kap visszajelzést a riasztóközpont tényleges állapotáról. Ilyenkor a partíció felületén a művelet függőben maradhat, és folyamatosan a homokóra látszik.

Hogyan működik?

A Trikdis eszközökön egy vagy több kimenet, illetve olyan programozható I/O csatlakozás van, amely kimenetként is beállítható. Egy ilyen kimenet a riasztóközpont egy partícióját élesíti és hatástalanítja: a központ kulcsos kapcsolóként beállított zónáját működteti.

Ha több partíciót szeretnél egymástól függetlenül vezérelni, minden partícióhoz külön kimenet kell a Trikdis eszközön, és ugyanennyi szabad, kulcsos kapcsolóként programozható zónabemenet a riasztóközponton.

A megoldás három részből áll:

1. az események fogadása — ezt a cikk adottnak tekinti;
2. a kulcsos kapcsoló bekötése és a riasztóközpont programozása;
3. a Trikdis eszköz vezérlő kimenetének beállítása a TrikdisConfigban, majd a vezérlés beállítása a Protegus 2-ben.

Melyik Trikdis eszközzel?

Ha több kimenet kell, az iO-8 bővítőmodullal további nyolc programozható bemenet vagy kimenet érhető el.

Bekötés

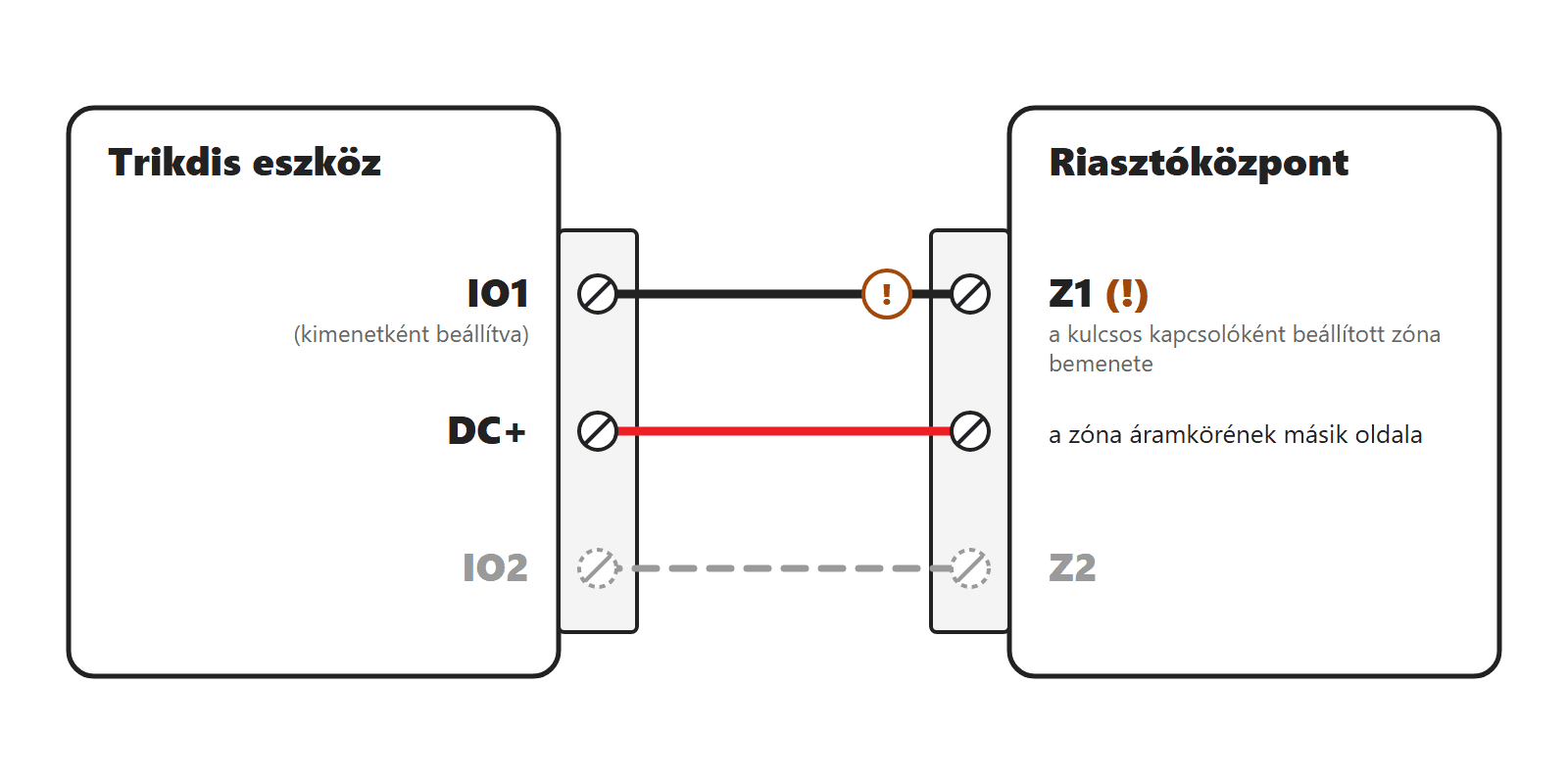

A rajz és a lista csak a kulcsos kapcsolós vezérlésben részt vevő pontokat mutatja, nem a teljes rendszer bekötését. A tápellátás és az események továbbítása a cikk szempontjából már kész.

(!) A riasztóközpont típusától és beállításaitól függően ennél a pontnál lezáró ellenállás bekötésére lehet szükség (lásd lent).

A példában a Trikdis eszköz DC+ és IO1 csatlakozását használjuk. A kimenet a DC+ felé kapcsol. Második partíciónál ugyanígy az IO2 és a második kulcsos kapcsoló zóna következik.

A megfelelő működéshez a Trikdis eszköz és a riasztóközpont közé nem szükséges külön relét beépíteni, mivel a kommunikátor tápellátását a riasztóközpont biztosítja. A vezérlés külön relével is megvalósítható.

A zóna kialakítása: NC, NO vagy EOL

A kulcsos kapcsoló zónáját úgy kell bekötni, ahogy a riasztóközpont az adott zónán elvárja. Ez a központ beállításától függ:

• NO (alaphelyzetben nyitott): nem kell ellenállás. Ez a leggyakoribb.
• EOL (lezáró ellenállás): a központ kézikönyve szerinti ellenállást is be kell kötni. Ez is gyakori.
• NC (alaphelyzetben zárt): ritkább; a bekötést a központ kézikönyve adja meg.

Ezt bekötés előtt érdemes tisztázni, mert rossz lezárásnál a zóna hibát vagy szabotázst jelez, és a kulcsos kapcsoló nem működik.

A riasztóközpont programozása

A pontos programozási lépések márkánként és modellenként eltérnek, ezért itt általános útmutatót adunk; a szekciószámokat a központ kézikönyve adja meg. A telefonos (TIP/RING) és más kommunikációs kapcsolatok beállításával ez a rész sem foglalkozik, csak a kulcsos kapcsolós vezérléshez szükséges lépésekkel.

1. Zónatípus: a kulcsos kapcsolóként használt zónát (például Z1) kulcsos kapcsoló zónatípusra kell programozni. Kétféle működés van: impulzusos és kétállású. Általában az impulzusosat javasoljuk, de a kétállású is használható. A Protegus 2-ben később ugyanezt a működési módot kell kiválasztani.
2. Partíció: a zónát ahhoz a partícióhoz kell rendelni, amelyet vezérelni szeretnél. Egy partíciós rendszereknél ez sokszor alapból rendben van, külön beállítás nélkül. Ha a vezérlés nem működik, a partíció-hozzárendelést mindenképpen ellenőrizd.
3. Zónalezárás: ez is központfüggő. Ha a központ zónánként engedi megadni a lezárás típusát, a legegyszerűbb az NO, főleg ha a Trikdis eszköz közvetlenül a központ mellett van: ilyen rövid összeköttetésnél egy kábelezési hiba is könnyen megtalálható. Ha a központ csak az összes zónára együtt engedi beállítani a lezárást, vagy egyáltalán nem módosítható, a bekötést a központ által előírt lezáráshoz kell igazítani, szükség esetén ellenállásokkal.
4. A zóna kialakítása (NC, NO vagy EOL) egyezzen a bekötéssel.
5. A központ jelentse az élesítést és a hatástalanítást, mert a Protegus 2 ebből jeleníti meg a partíció állapotát.

Egyes központokon az élesítés- és hatástalanítás-események jelentése gyárilag ki lehet kapcsolva. Ilyen például a DSC NEO: ott a távoli élesítés és hatástalanítás eseményeinek jelentését külön engedélyezni kell.

A Trikdis eszköz beállítása (TrikdisConfig)

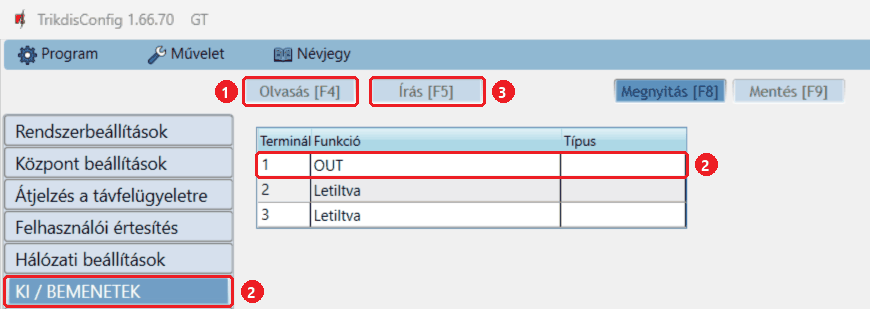

1. Nyisd meg a TrikdisConfig programot, és olvasd ki az eszköz beállításait.
2. Azon a lapon, ahol a bemenetek és kimenetek funkciója megadható, a vezérléshez használt csatlakozást állítsd OUT értékre. A többi csatlakozás maradjon Letiltva.
3. Írd be a módosításokat az eszközbe.

A további vezérlési beállításokat a Protegus 2 alkalmazásban kell elvégezni.

Beállítás a Protegus 2-ben

Ez a rész abból indul, hogy a rendszer már létezik a Protegus 2-ben, az események rendben érkeznek, és a partíciók is megjelennek.

1. Válaszd ki a partíciót, amelyet vezérelni szeretnél.
2. Kapcsold be az Irányítás a Protegus2 alkalmazással kapcsolót, a Hozzárendelt kimenet résznél válaszd ki a hozzá tartozó kimenetet, majd a működés típusát: Impulzus vagy Kétállású. Ennek meg kell egyeznie a riasztóközpontban a kulcsos kapcsoló zónájánál beállított típussal. Jellemzően az impulzusosat használjuk.

Több partíciónál ezt minden vezérelni kívánt partíciónál külön el kell végezni, mindegyiknél a saját kimenetét kiválasztva.

Mit lát a felhasználó?

A Protegus 2-ben a partíció felületén lévő lakatokkal élesítesz és hatástalanítasz. Több partíciónál mindegyiknek saját lakatja van, így egymástól függetlenül kezelhetők.

• Zárt, piros lakat: a partíció élesítve van.
• Nyitott, zöld lakat: a partíció hatástalanítva van.

A lakat a riasztóközpontból beérkező esemény hatására veszi fel a tényleges állapotnak megfelelő megjelenést.

A parancs kiadása és a visszajelzés között idő telhet el. A Trikdis eszköz működteti a kulcsos kapcsolót, utána a riasztóközpontnál például végigfuthat a kilépési késleltetés. Ha a visszajelzés TIP/RING kapcsolaton érkezik, az további 10–20 másodperc is lehet. Várd meg, amíg az esemény megérkezik, és az alkalmazás frissíti a partíció állapotát.

Segítség a beállításhoz és hibakereséshez

A Trikdis eszköz és a riasztóközpont egymástól függetlenül kipróbálható, így a hiba gyorsan megtalálható.

1. A Trikdis kimenete: köss egy próbarelét az IO1 és a DC+ közé, és kapcsold be a kimenetet a Protegus 2-ből. Ha a relé meghúz, a Trikdis eszköz kapcsol. Relé helyett multiméterrel is mérhetsz.
2. A riasztóközpont: válaszd le a Trikdis eszközt, és egy vezetékkel rövid időre zárd össze a kulcsos kapcsolóként beállított zóna két csatlakozási pontját: jellemzően a zónabemenetet és a COM-ot. Így ellenőrizheted, hogy a központ megfelelően reagál-e a vezérlésre.

Ha a relé meghúz, de a központ a rövidzárra sem élesít, a központ programozását kell javítani. Ha a központ a rövidzárra élesít, de a Trikdis kimenetére nem, a bekötést vagy a TrikdisConfig beállítását nézd át. Ha a központ élesedik, de a lakat nem vált, nézd meg az eseménynaplót: megjött-e az élesítés eseménye, és melyik partícióval.

Kivétel: DSC Alexor

A DSC Alexor az eseményeket 0-s partícióazonosítóval küldi, ezért a Protegus 2 nem tudja a megszokott módon kezelni a partíció állapotát. Egyedi megoldással a kulcsos kapcsolós vezérlés itt is megvalósítható, de a lakatos partíciófelület nem fog megfelelően működni.
